ZSM-5分子筛
ZSM-5分子筛由于具有良好的水热稳定性和催化性能，广泛的应用化工领域，ZSM-5分子筛在国内已有广泛的用途，主要应用在柴油临氢降凝催化剂，固定床催化裂化催化剂，流动床催化裂化反应上FCC的催化剂添加ZSM-5分子筛对提高汽油辛烷值，增加气体的烯烃含量有很大益处，国内外FCC催化剂添加的ZSM-5分子筛是ZSM-5分子筛用途最多的一项，并主要集中在SiO2/Al2O3（二氧化硅与三氧化二铝的摩尔比）在40-50之间。国内FCC的助剂降低汽油的烯烃上的应用较广，在这方面的应用Si02/A1203在38-40之间，另外国内外的渣油催化裂化上采用Si02/A1203在25-30的范围内的分子筛。此外ZSM-5分子筛在化工上广泛的应用于择形催化，如对二乙苯催化剂，二甲苯异构化催化剂；另外在环保方面对水中有机物的提取采用高硅ZSM-5分子筛，Si02/A1203在220-400之间。用水玻璃和硫酸铝直接合成的ZSM-5分子筛，该产品用于低烃烷基化，异构化，芳构化，脱腊降凝的催化剂的母体，同国外用有机胺合成的ZSM-5相比，工艺简单，质量稳定，无污染，成本低，水热稳定性高。
本公司提供的ZSM-5分子筛质量指标如下：
|
指 标 |
参 数 |
备 注 |
|
硅铝分子比
（Si02/A1203） |
20～1000 |
可根据需要调节 |
|
硅铝原子比 |
10～500 |
|
晶粒大小 |
200纳米～5微米
（200nm～5um） |
|
钠含量（wt%） |
﹤0.2% |
|
比表面积（m2/g） |
200～600 |
|
孔容（m3/g） |
0.2～1.5 |
|
孔直径（nm） |
0.5-0.6 |
|
酸 量(mmol/g) |
1.0～12.0×10-4 |
|
强酸脱附温度（℃） |
400～550，600～650 |
|
弱酸脱附温度（℃） |
150～300 |
|

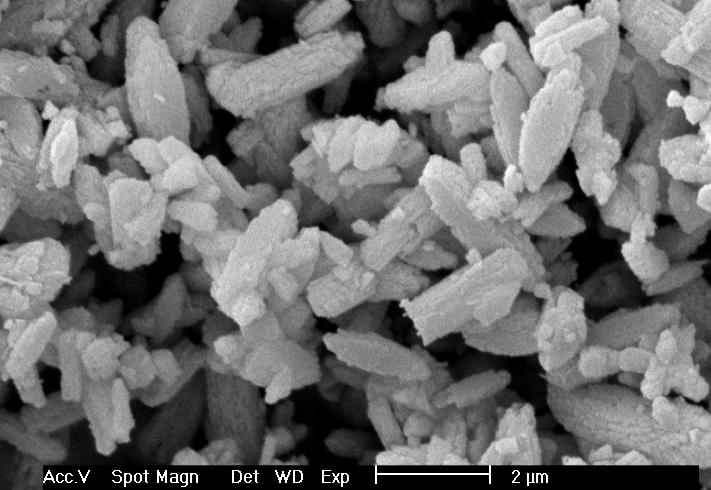

晶粒形貌 |
球形、立方体、六方体 |
|
晶系 |
三方、斜方晶系 |
|
水热稳定性 |
800℃水蒸汽处理6小时，
XRD骨架结构不变 |
|
含水量（wt%） |
﹤1.5 |
|
成型后条形强度 |
﹥60 N/5mm |
